EBox-AIO-009
EBox-AIO 系列以 Cortex®-Ax 低功耗高效能 CPU 為核心、運行嵌入式 Linux，定位於工業通訊與控制應用。
CPUAllwinner H3 1.2GHz (Cortex®-A7)記憶體256MBGPIO10 點乙太網路2 組 10/100MbpsRS-4852 組USB1 組 USB 2.0（480Mbps）作業系統Linux kernel 4.14.x

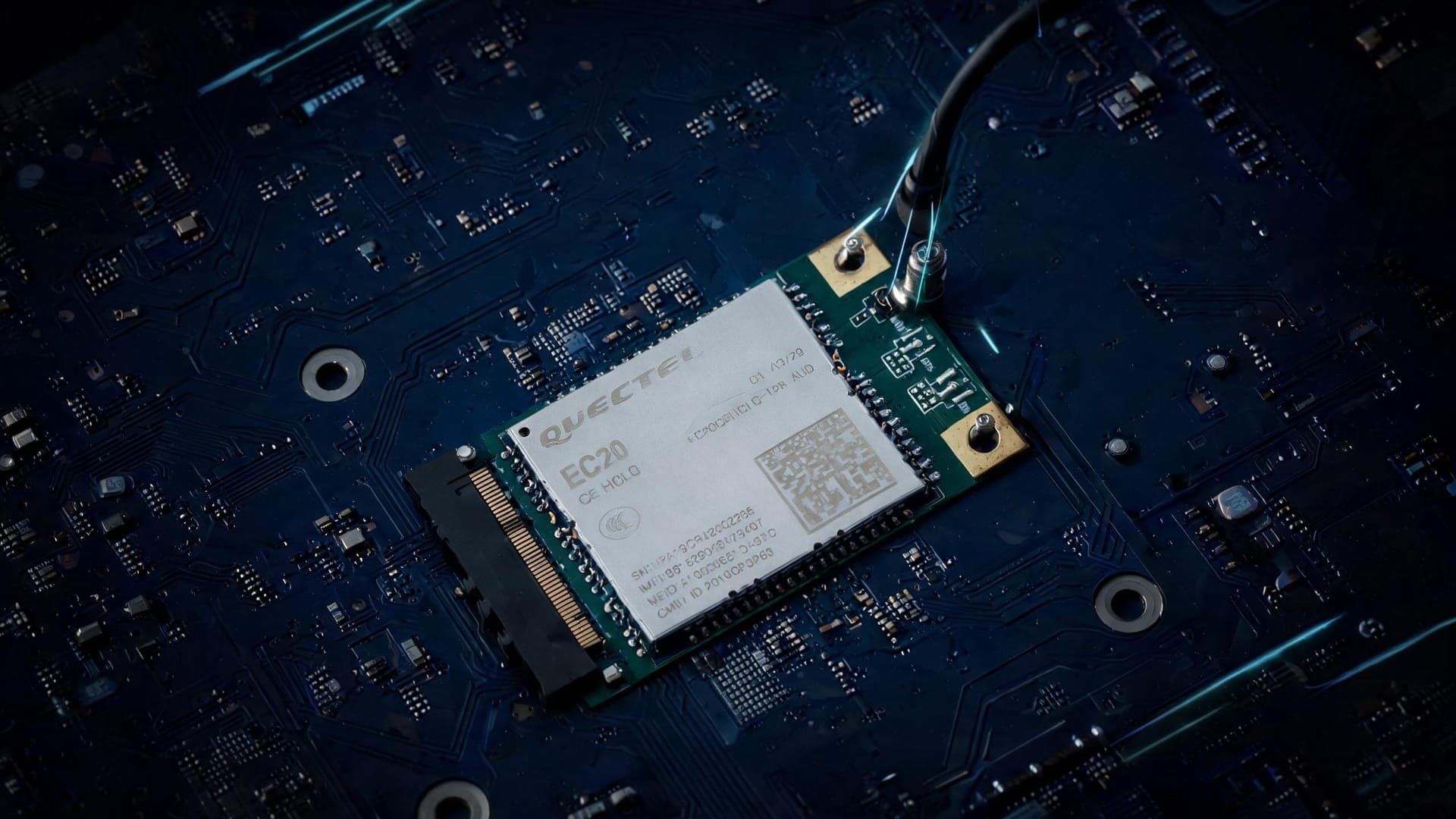

mini-PCIe 4G LTE 模組
內建擴充槽安裝，SIM 卡另購

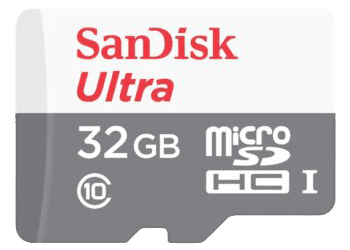

Micro SD 儲存擴充
擴充系統儲存空間，全系列標配插槽
AIO SERIES
下載規格書 產品特點

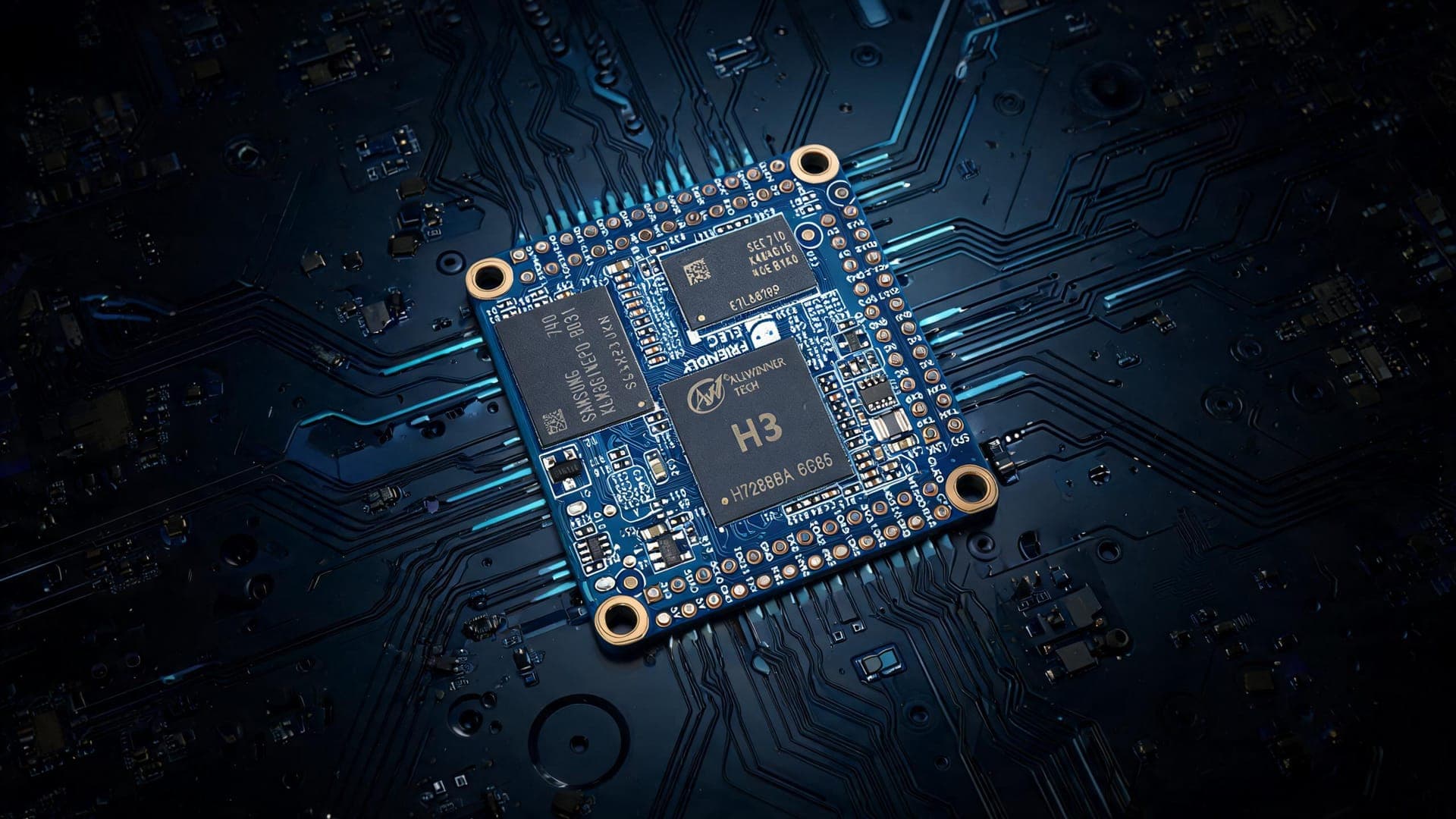

低功耗運算核心
ARM Cortex-A7 64 位元多核 RISC 處理器，低功耗設計，適合長時間連續運行。
多元通訊介面
Ethernet、RS-485、RS-232、USB 等介面依型號提供，對接現場不同傳輸規格的設備。
無線網路擴充
可擴充 4G／5G／Wi-Fi／NB-IoT 等無線模組，無固網環境也能連線。
嵌入式 Linux 作業系統
內建嵌入式 Linux 作業系統，可自行部署應用程式與服務。

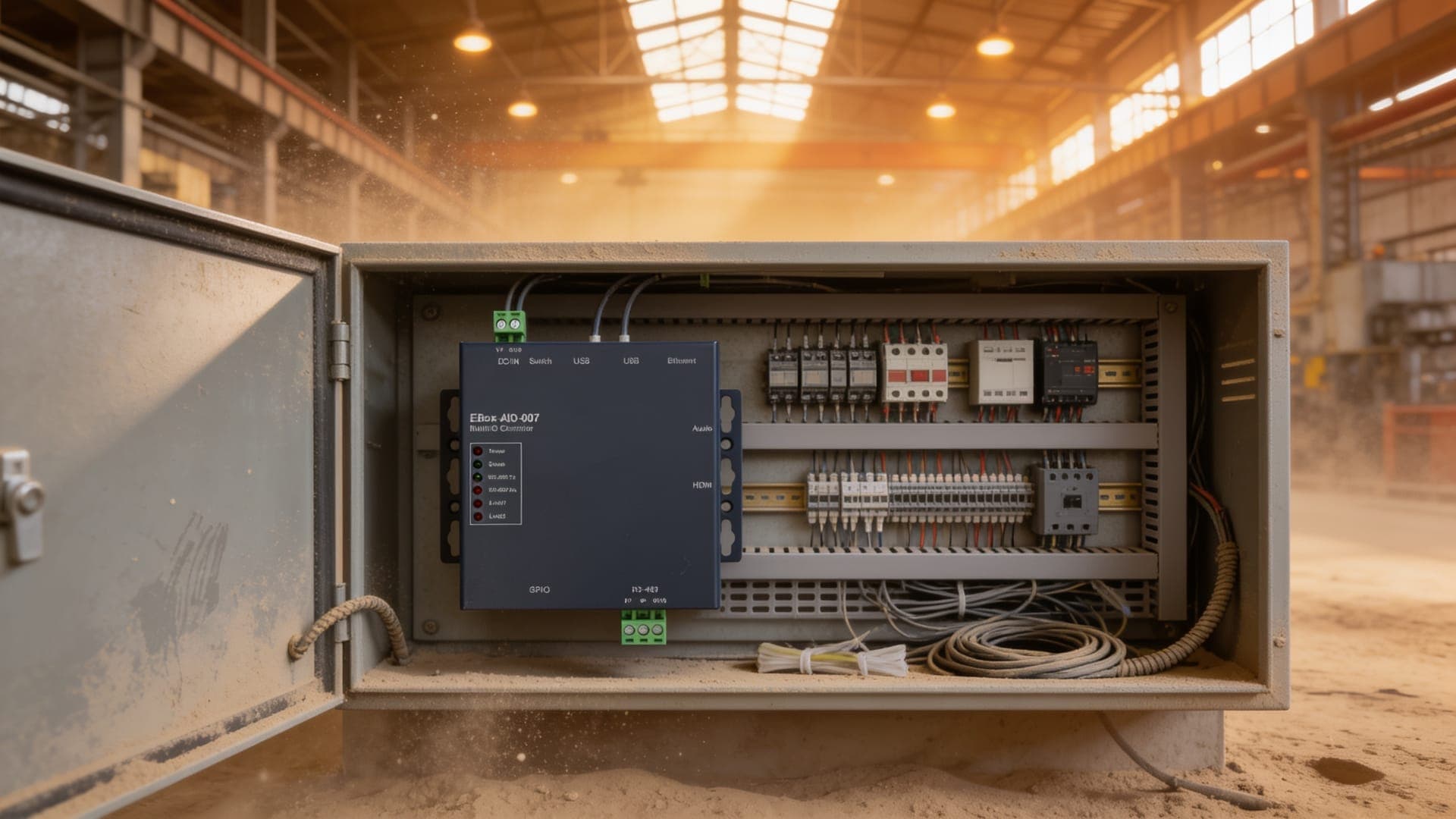

現場環境適用性
工作溫度 -20~70℃、相對濕度 20%~80% RH，可直接裝在無空調機房或高溫廠房的控制箱內。
I/O 介面說明
01 / 03

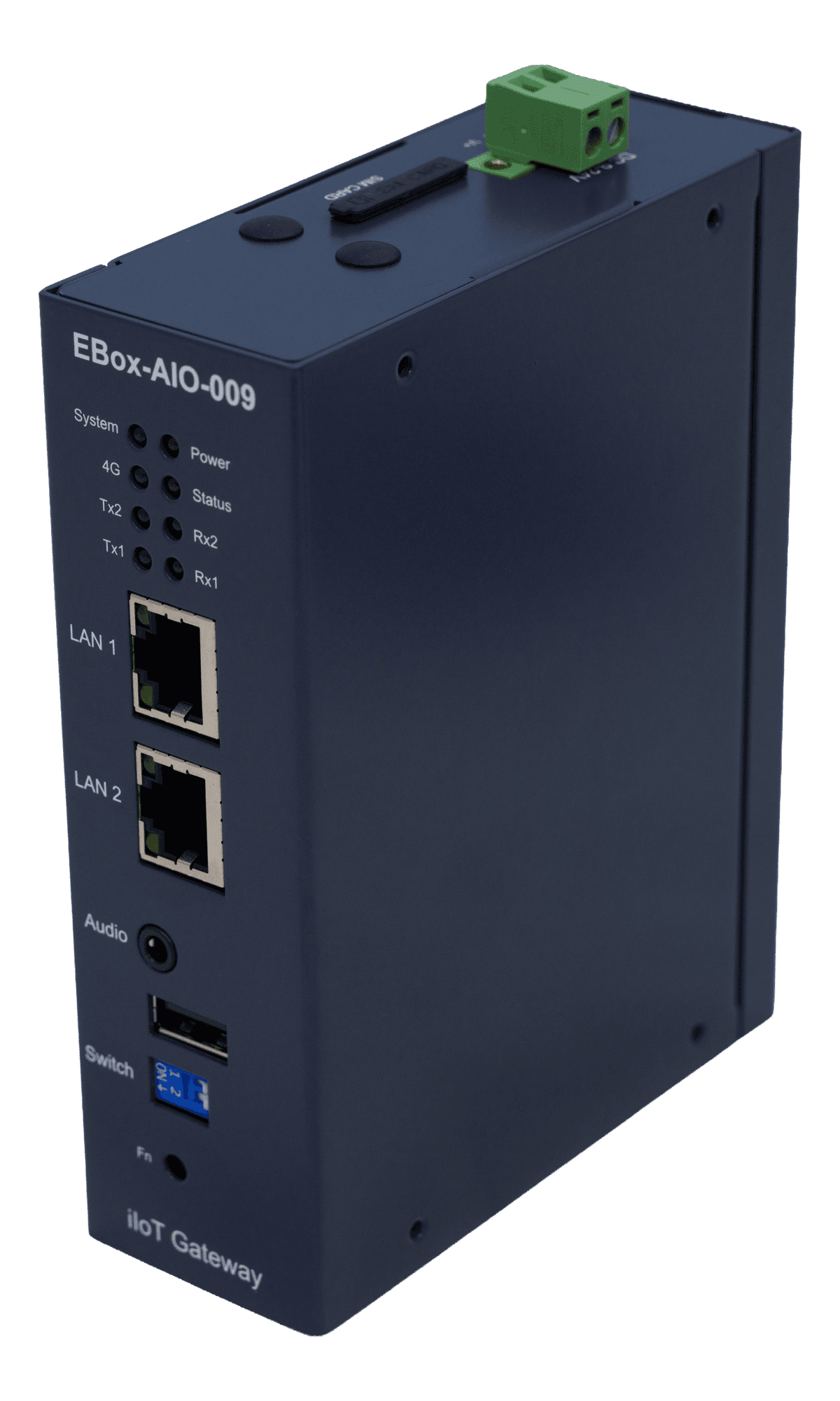

正面板
狀態指示燈
系統運作狀態指示
LAN 1
10/100 Mbps 網路埠
LAN 2
10/100 Mbps 網路埠
Audio
3.5 mm 音訊輸出
USB 埠
USB 2.0（480 Mbps）
指撥開關
模式切換
功能鍵（Fn）
系統功能按鍵

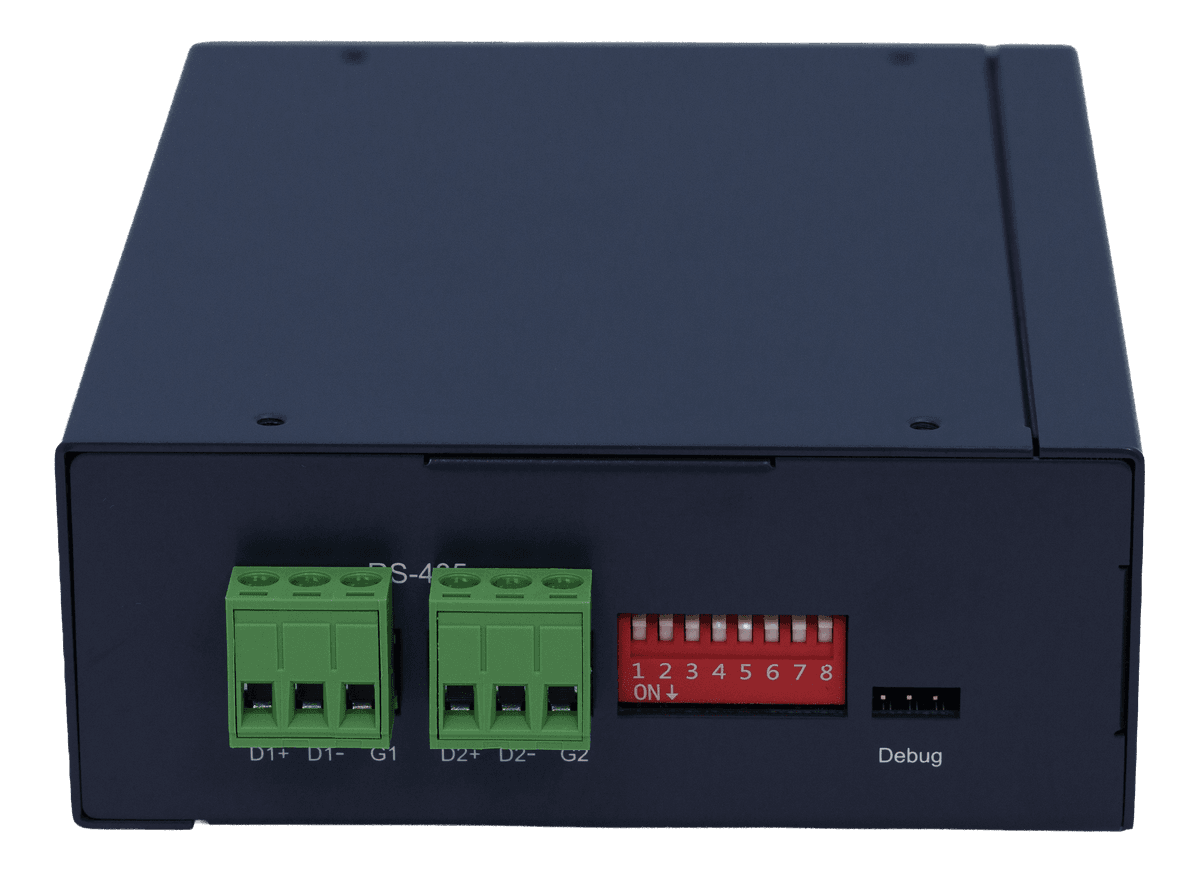

RS-485 端面
RS-485 埠 1
Modbus-RTU 匯流排
RS-485 埠 2
Modbus-RTU 匯流排
RS-485 指撥開關
終端電阻與 Pull High/Low 設定
Debug
除錯用序列主控台

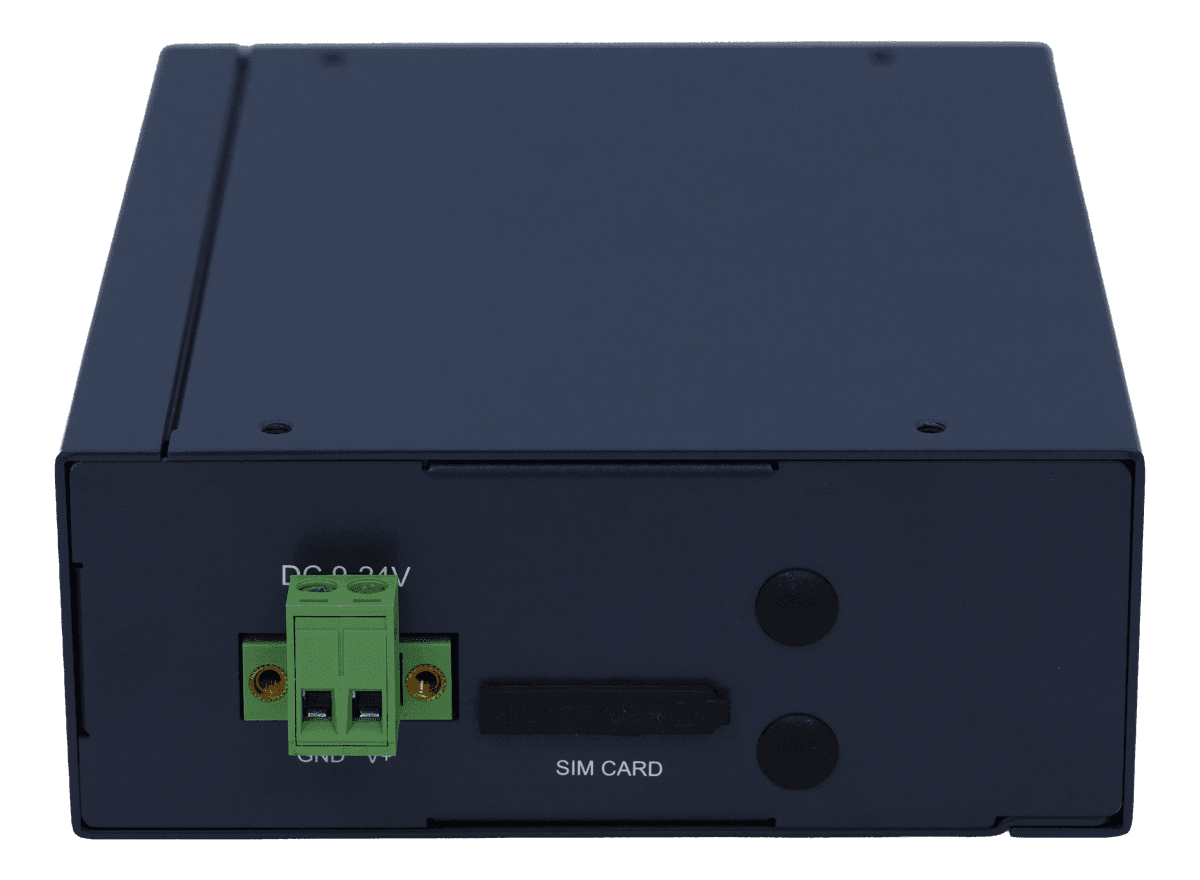

電源／SIM 端面
電源輸入
DC 9–24V 直流電源
SIM 卡槽
行動網路 SIM 卡
天線孔
外接天線孔
硬體規格
完整規格書 (PDF) →核心 | |
|---|---|
| CPU | Allwinner H3 1.2GHz (Cortex®-A7) |
| 記憶體 | 256MB |
| 儲存 | 4GB eMMC（容量可選配） |
| GPIO | 10 點 |
I/O 介面 | |
| 乙太網路 | 2 組 10/100Mbps |
| RS-485 | 2 組 |
| Console | RS-232 |
| USB | 1 組 USB 2.0（480Mbps） |
| 無線擴充 | ✓ |
| SD 擴充 | Micro SD 插槽 1 組（需開殼） |
| 專用擴充槽 | I2C / USB / SPI / UART / GPIO |
| LED 指示 | 電源／網路／串列埠／自定義 |
| 蜂鳴器 | 1 組 |
| 按鍵／DIP | DIP ×2、Tack Button ×1 |
| 音訊 | 3.5mm |
機構 | |
| 尺寸 | 102.6 x 130.8 x 40 mm |
| 材質 | 鍍鋅鋼板 |
| 安裝方式 | 導軌 |
電源 | |
| 工作電壓 | DC 9-24VDC |
| 電源接頭 | 5.00mm 可插拔端子座 |
| 消耗功率 | < 10W |
軟體 | |
| 作業系統 | Linux kernel 4.14.x |
| 內建服務 | SSH / Web server / MySQL / PHP / python / gcc / apt-get |
詳細電氣規格以官方規格書為準。
