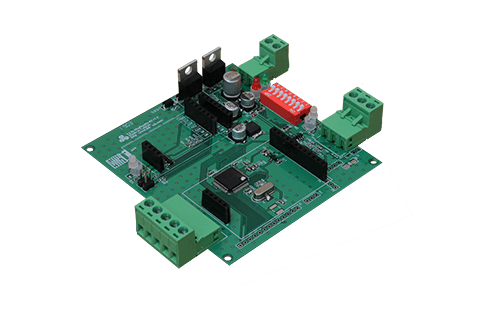

LLD-ModbusIO-02
ModbusIO 系列提供 5 組通用模組槽與 1 組 EXT 擴充槽，依現場點位需求自由配置 9 種 ModIO 功能模組，可選擇數位或者類比信號以及不同精度的解析度；透過 Modbus-RTU／TCP 上行，並支援 LLD-DDC 進行程式化的邏輯控制。
產品特點
低功耗運算核心
ST STM8L152R8 低功耗微控制器，無風扇被動散熱，適合長時間連續運行。
交直流電源輸入
24V AC/DC 交直流皆可輸入，現場既有的交流或直流電源都能直接使用。

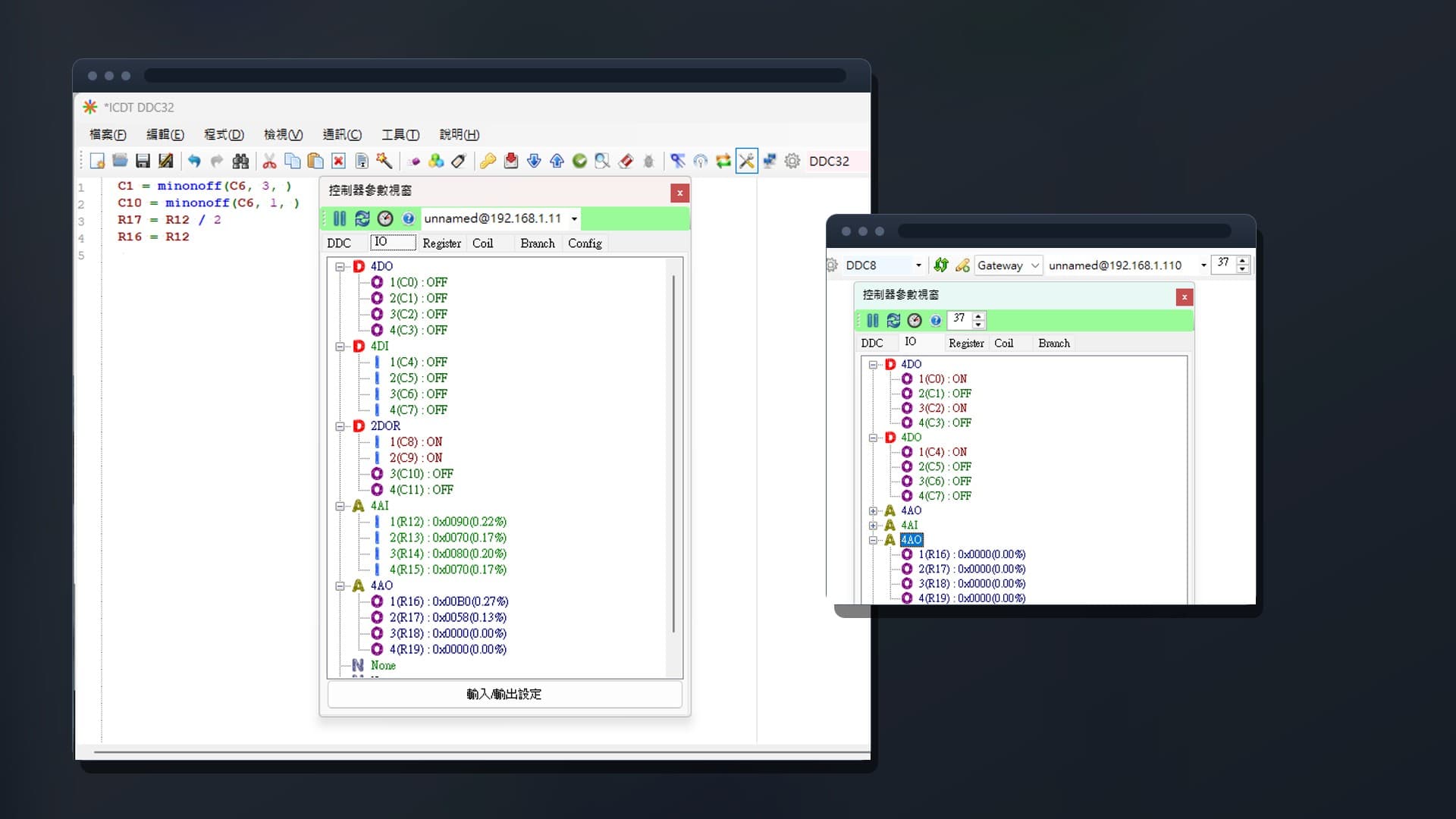

DDC 程式與管理工具
控制邏輯以 ICDT 圖控編譯器編寫後寫入底板執行，開發工具另提供參數設定與線上除錯。

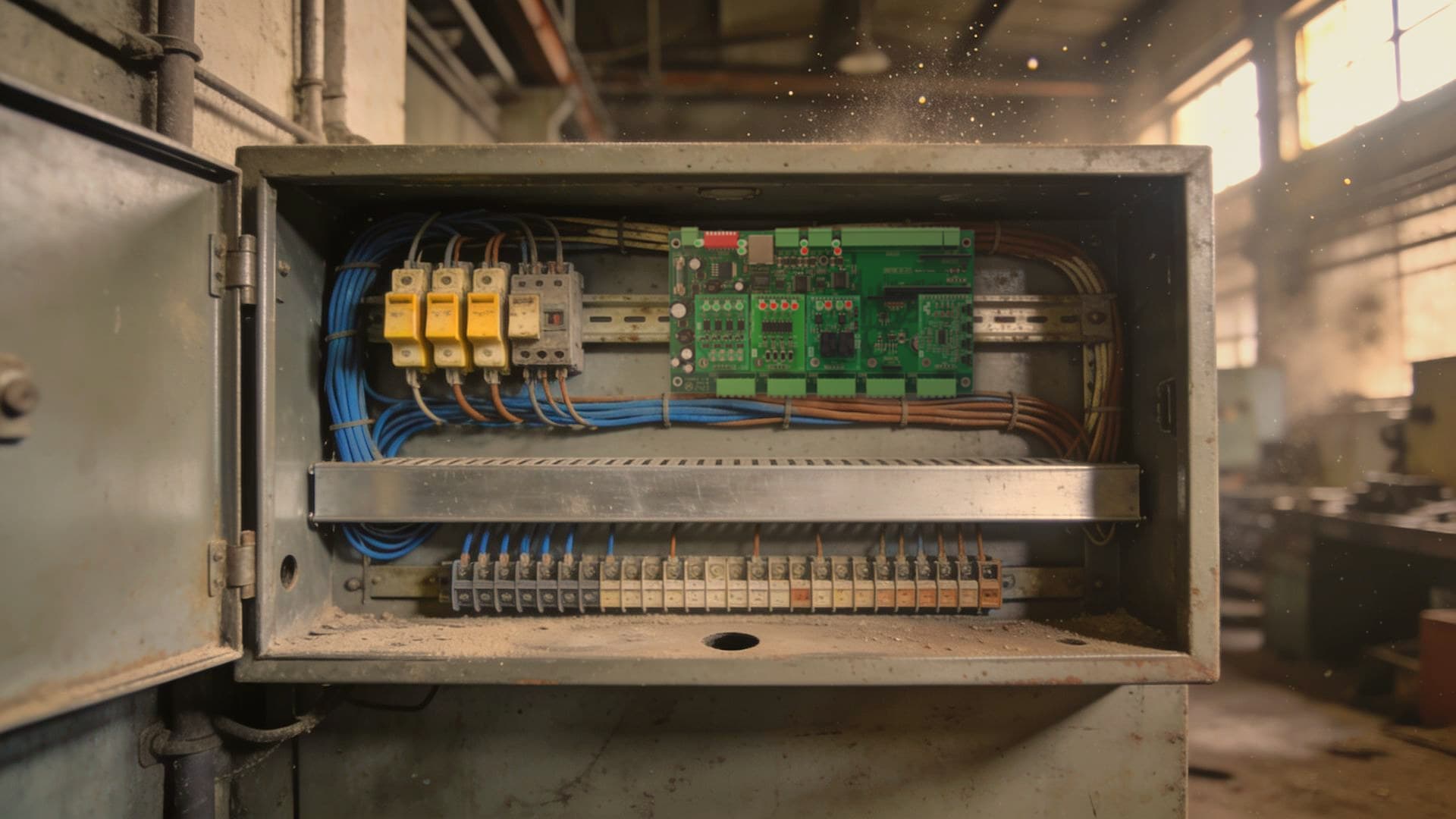

環境適應性
可安裝於無通風的控制箱內連續運行；標準導軌卡扣式安裝，現場上架快速。
可用擴充模組

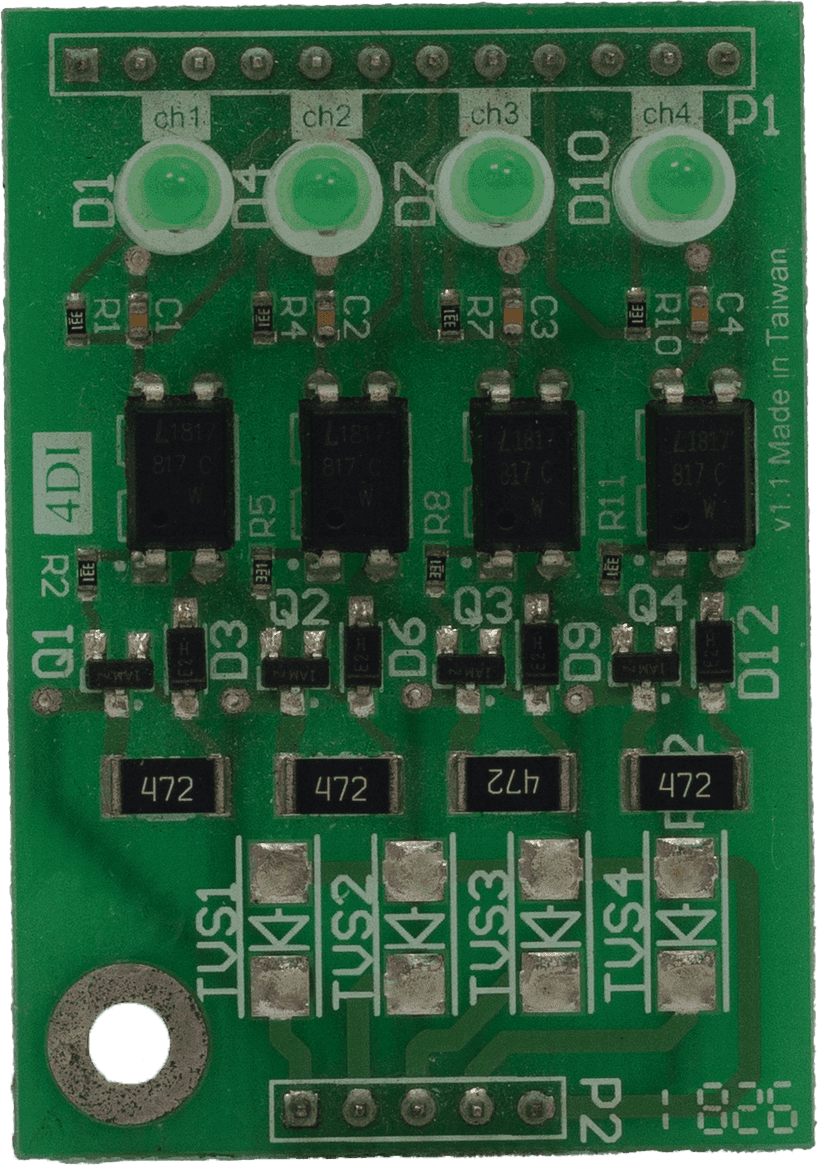

ModIO-DI
4DI
4 通道數位輸入（濕接點／sink mode），輸入電壓 5–24VDC，2000Vrms 光隔離＋400W 突波保護
單一模組槽 · 最多 1 片

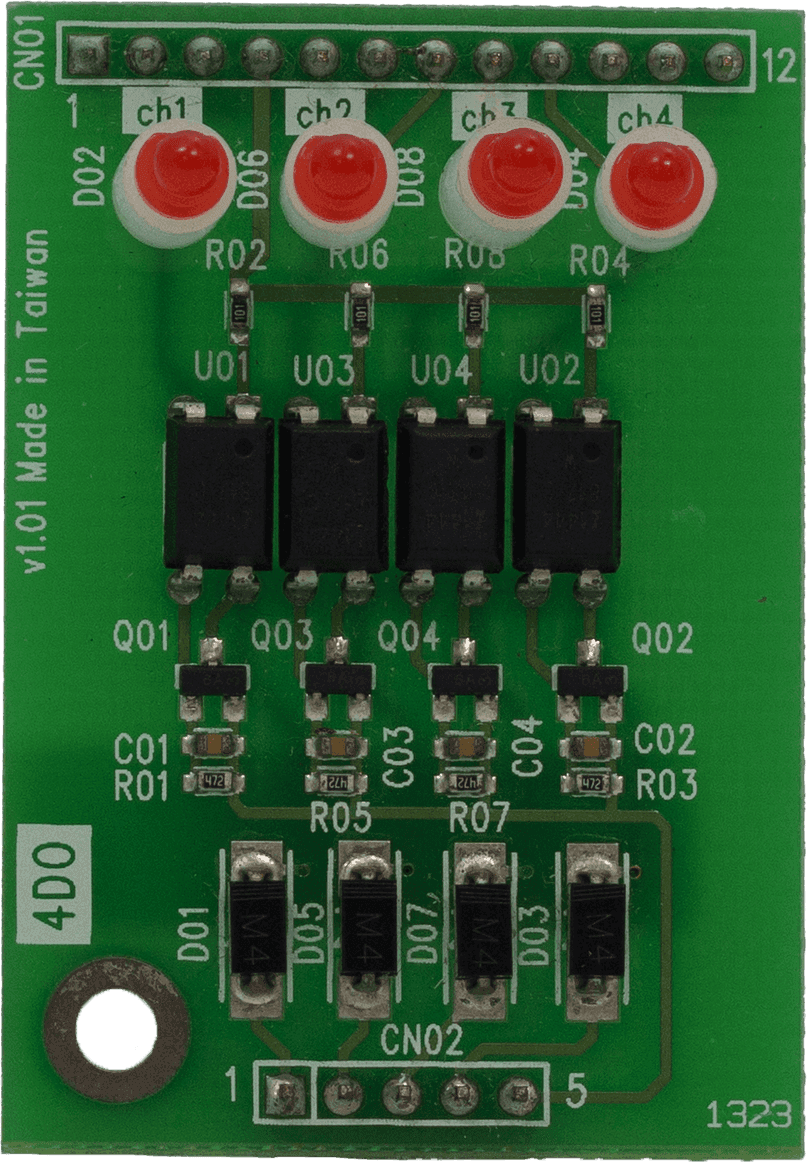

ModIO-DO
4DO
4 通道數位輸出（開集極 Open Collector），負載 5–30VDC@200mA，2000Vrms 光隔離＋400W 突波保護
單一模組槽 · 最多 1 片

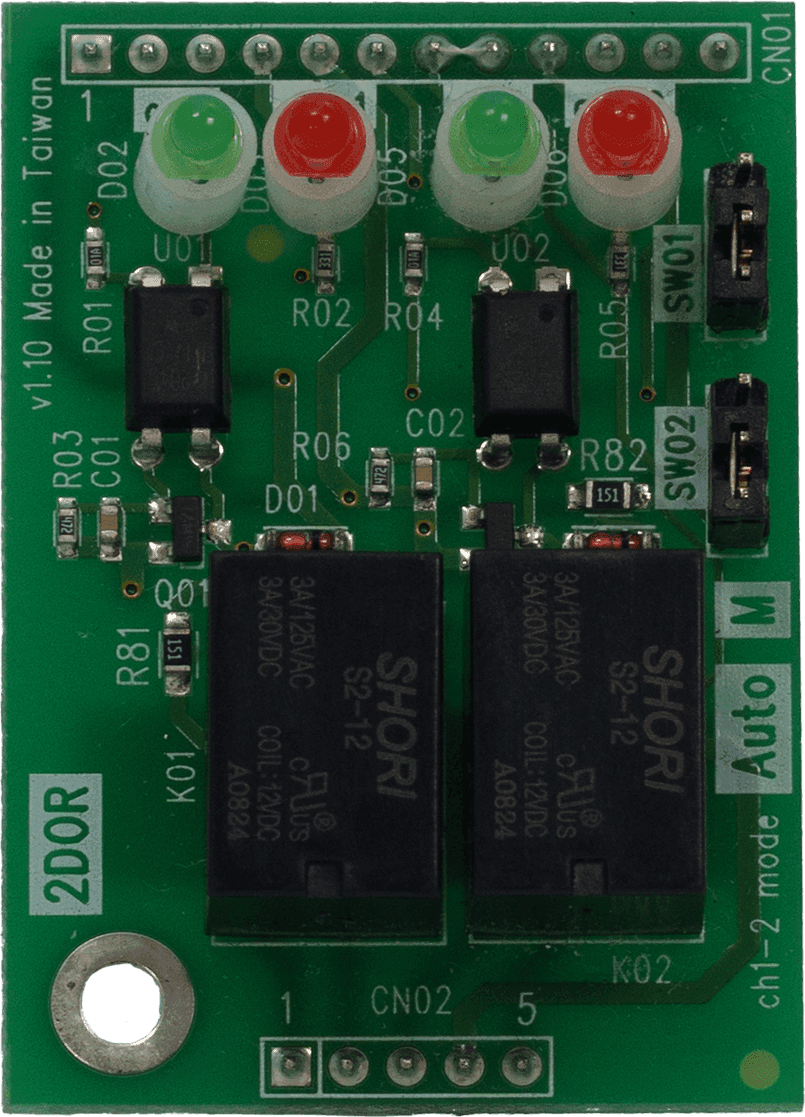

ModIO-Relay
2 Relay
2 通道繼電器輸出（SPDT），接點容量 2A@24VDC・1A@120VAC，支援自動／手動控制
單一模組槽 · 最多 1 片

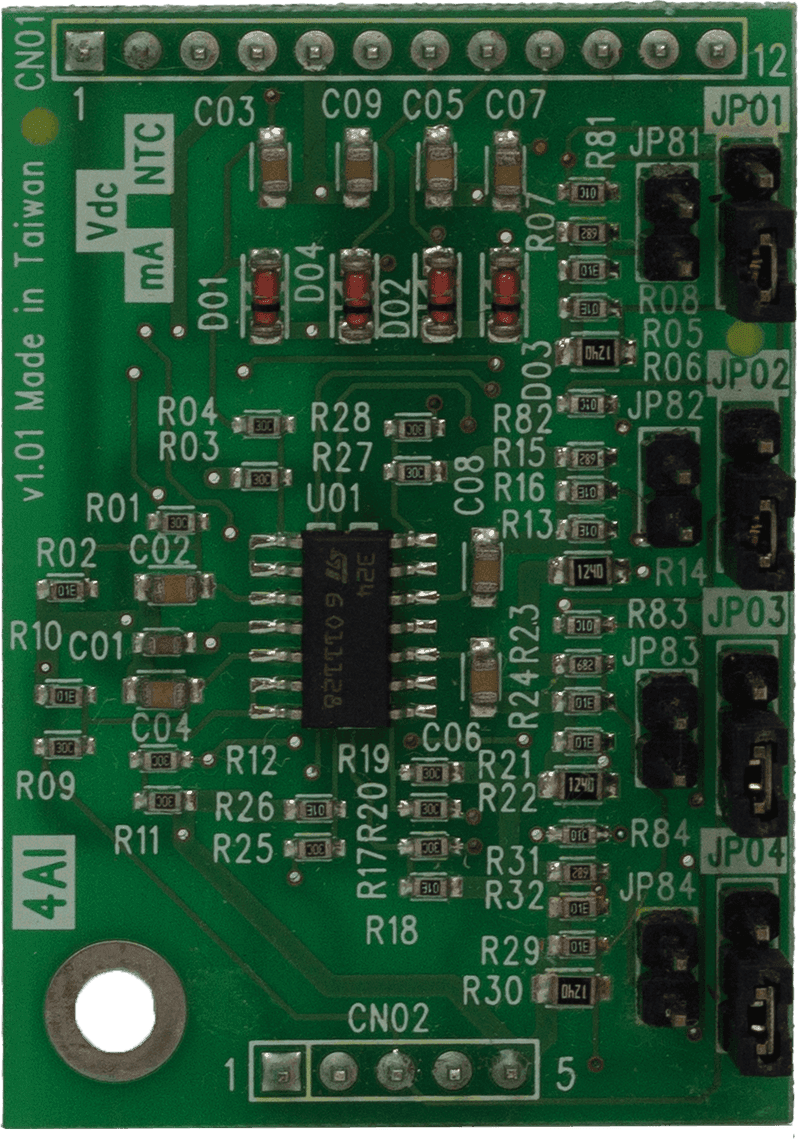

ModIO-AI
4AI
4 通道類比輸入，12-bit 解析度，4–20mA／0–10VDC／NTC 三種訊號
單一模組槽 · 最多 1 片

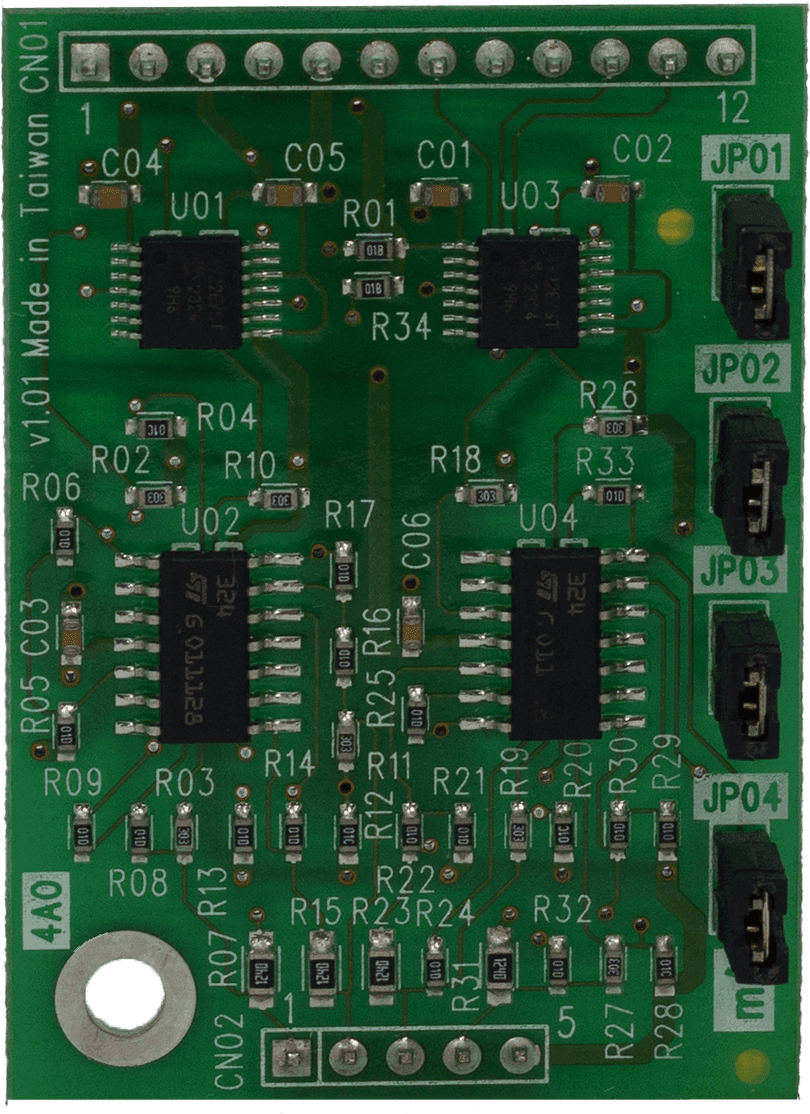

ModIO-AO
4AO
4 通道類比輸出，12-bit 解析度，4–20mA／0–10VDC
單一模組槽 · 最多 1 片

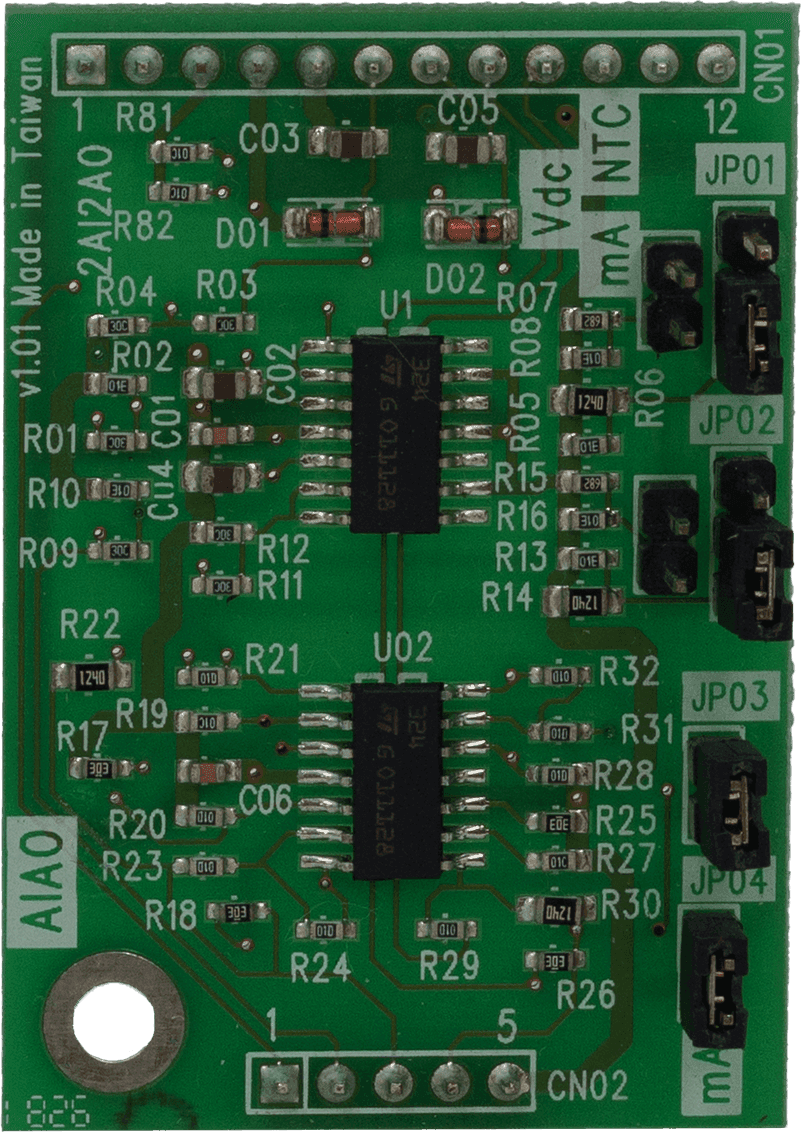

ModIO-AIAO
2AI+2AO
2 輸入＋2 輸出複合類比，12-bit 解析度，4–20mA／0–10VDC
單一模組槽 · 最多 1 片
模組為選配，實際 I/O 點數依安裝的模組而定。
I/O 介面說明
電源輸入
24V DC
狀態指示燈
運作狀態指示
Modbus 位址設定
Slave 位址 0x01–0xF7
RS-485 通訊埠
Modbus-RTU 匯流排
I/O 模組端子
ModIO 模組插槽
硬體規格
完整規格書 (PDF) →硬體規格 | |
|---|---|
| 乙太網路 | — |
| RS-485 | ×1 · 4,800–115,200 bps |
| Modbus 協定 | RTU |
| 一般模組槽（4 點） | 1 |
| EXT 擴充槽（12 點） | — |
| 最大 I/O 點數 | 4 |
| DDC 功能 | ✓ |
| 供電 | 24V AC/DC |
| 控制板尺寸 | 92 × 87 × 23 mm |
詳細電氣規格以官方規格書為準。
