CGate-06
CGate 系列針對 Modbus 設備打造的專用 IoT 網關，內建完整的設備管理服務，透過 Web 人機介面即時掌握現場所有監控點狀態，並即時上傳雲端／後台同步。
Ethernet×2RS-485×2行動網路 (4G)✓總監控點數 (max)1024單一 RS-485 可連接設備數8 台（≤256 點）網路最大連接設備數32 台（≤1024 點）Modbus Agent 代理服務✓擴充容量最多 8GB
mini-PCIe 4G LTE 模組
內建擴充槽安裝，SIM 卡另購
microSD 儲存擴充
擴充 Log 記錄容量，需開殼安裝
CGATE SERIES
下載規格書 產品特點
低功耗運算核心
NanoPi NEO Core（Allwinner H3 1.2GHz），低功耗可長時間穩定運行。
主動警報通報
監控點數值異常進行主動通報，同時寫入 Log、送出 Email、連動 DO 輸出。
4G module
可加裝 4G module，提供用戶在無實體網路時的選擇。
資料保存與雲端上傳
設備運行資訊落地保存供歷史查詢，同時以 MQTT 上傳雲端，兩條通道各自獨立。
Modbus Agent
自定義輪詢資料的 Modbus 儲存位址，統一數據來源並提供 Modbus-TCP。

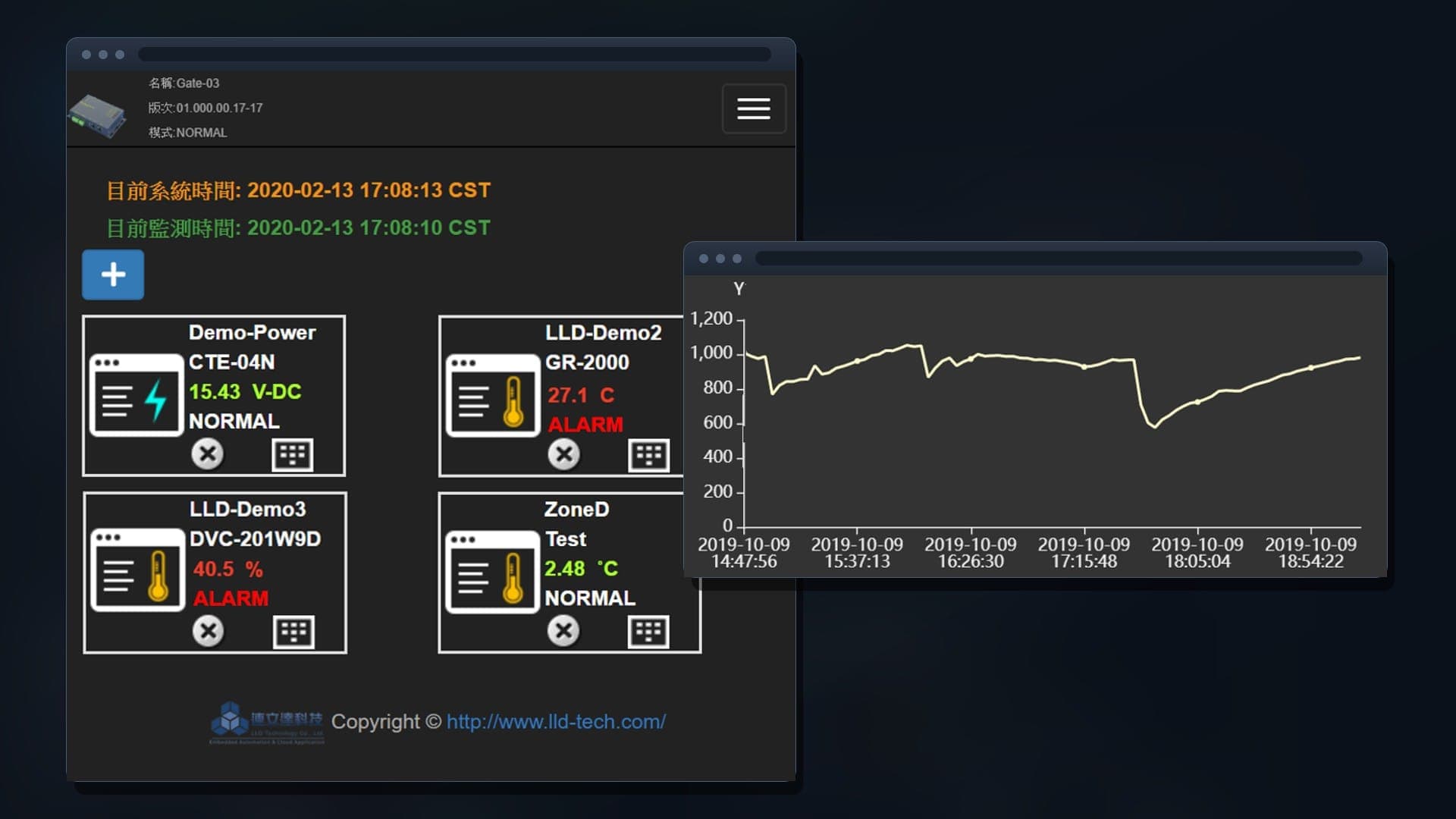

Web 即時監控管理
免安裝額外軟體，開瀏覽器即可掌握現場設備與所有監控點狀態。

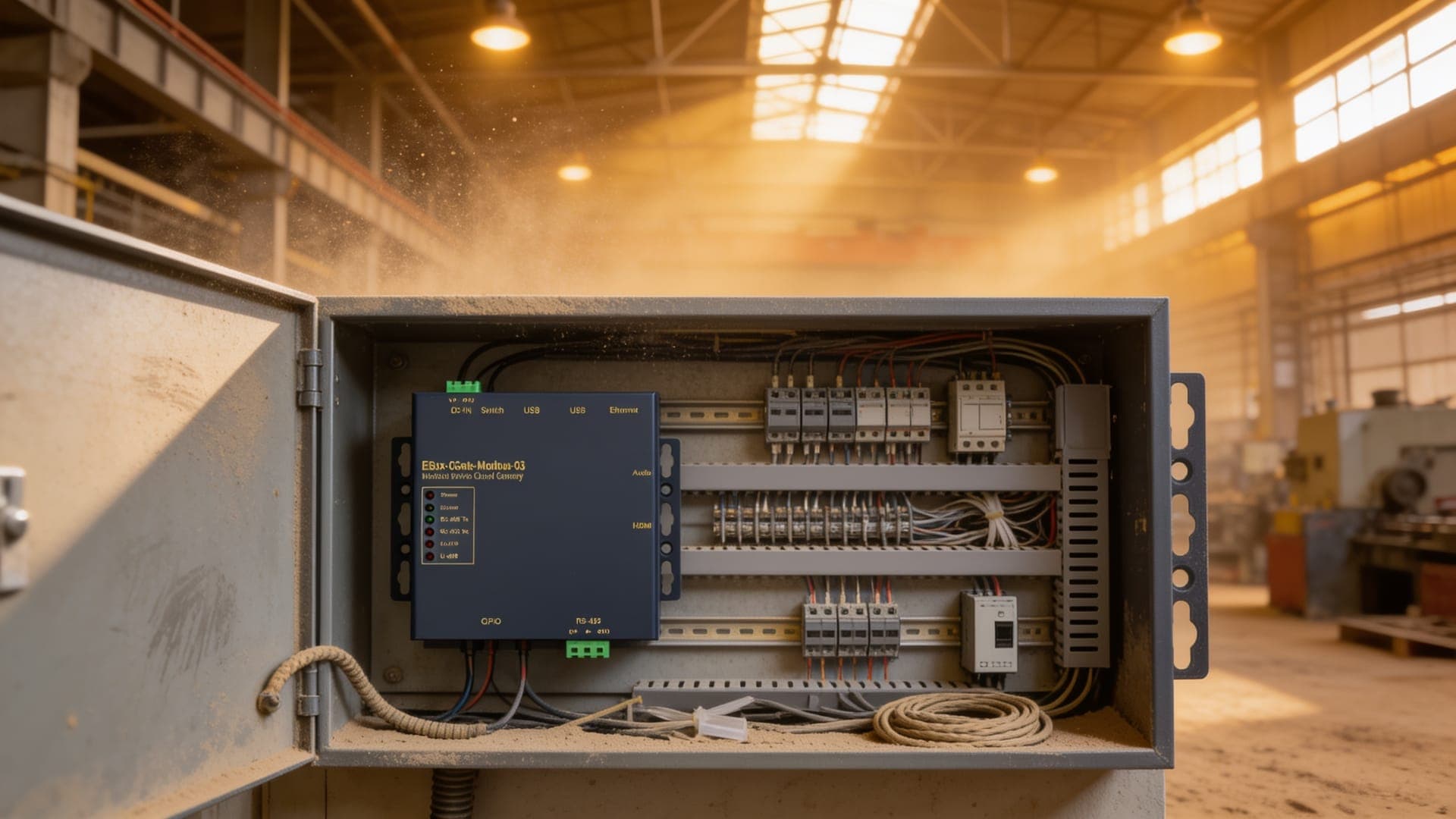

現場環境適用性
工作溫度 -20~70℃、相對濕度 20%~80% RH，可直接裝在無空調機房或高溫廠房的控制箱內。
I/O 介面說明
01 / 03
正面 I/O
狀態指示燈
系統運作狀態指示
Ethernet 1
10/100 Mbps 網路埠
Ethernet 2
10/100 Mbps 網路埠
Audio
聲音輸出
USB
USB 2.0（480 Mbps）
Switch
模式切換
Fn
功能按鍵

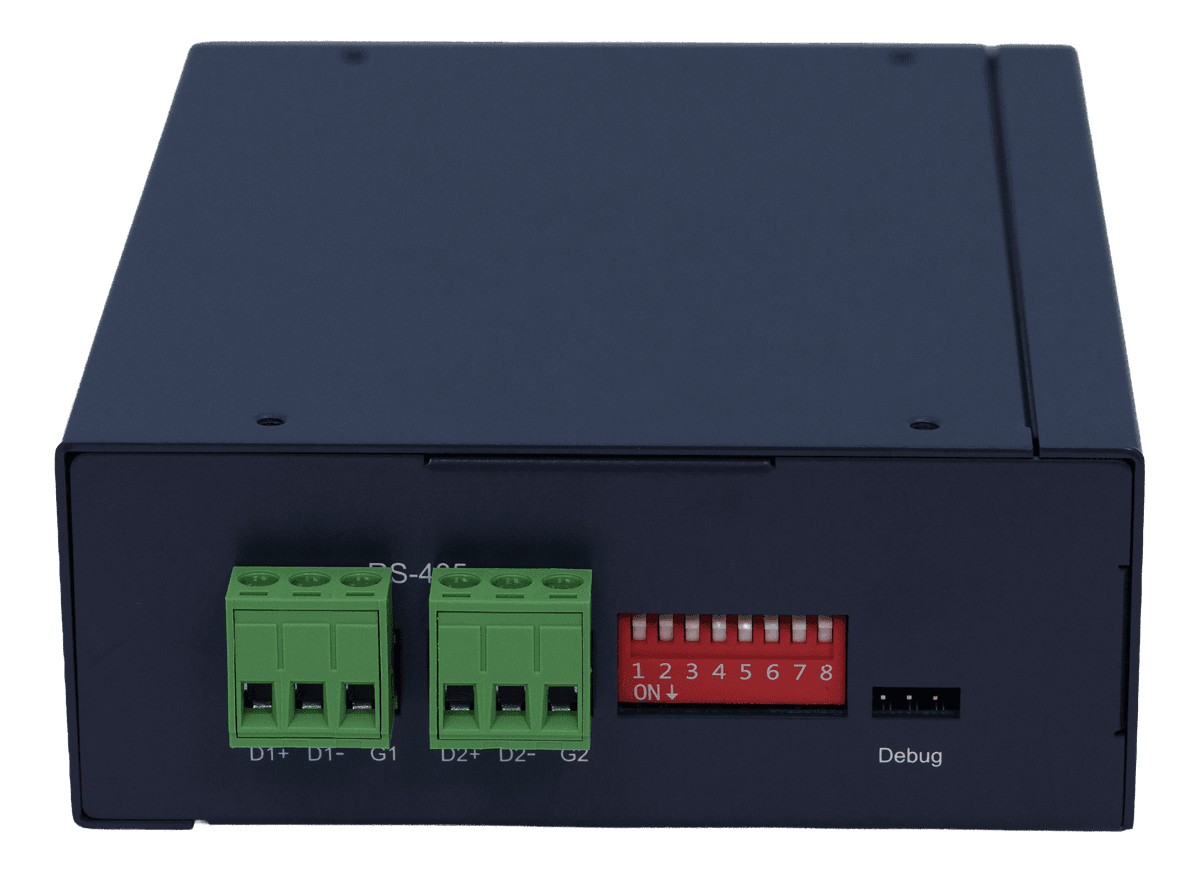

RS-485 端
RS-485 埠 1
Modbus-RTU 匯流排
RS-485 埠 2
Modbus-RTU 匯流排
指撥開關
模式切換
Debug 埠
原廠除錯維護

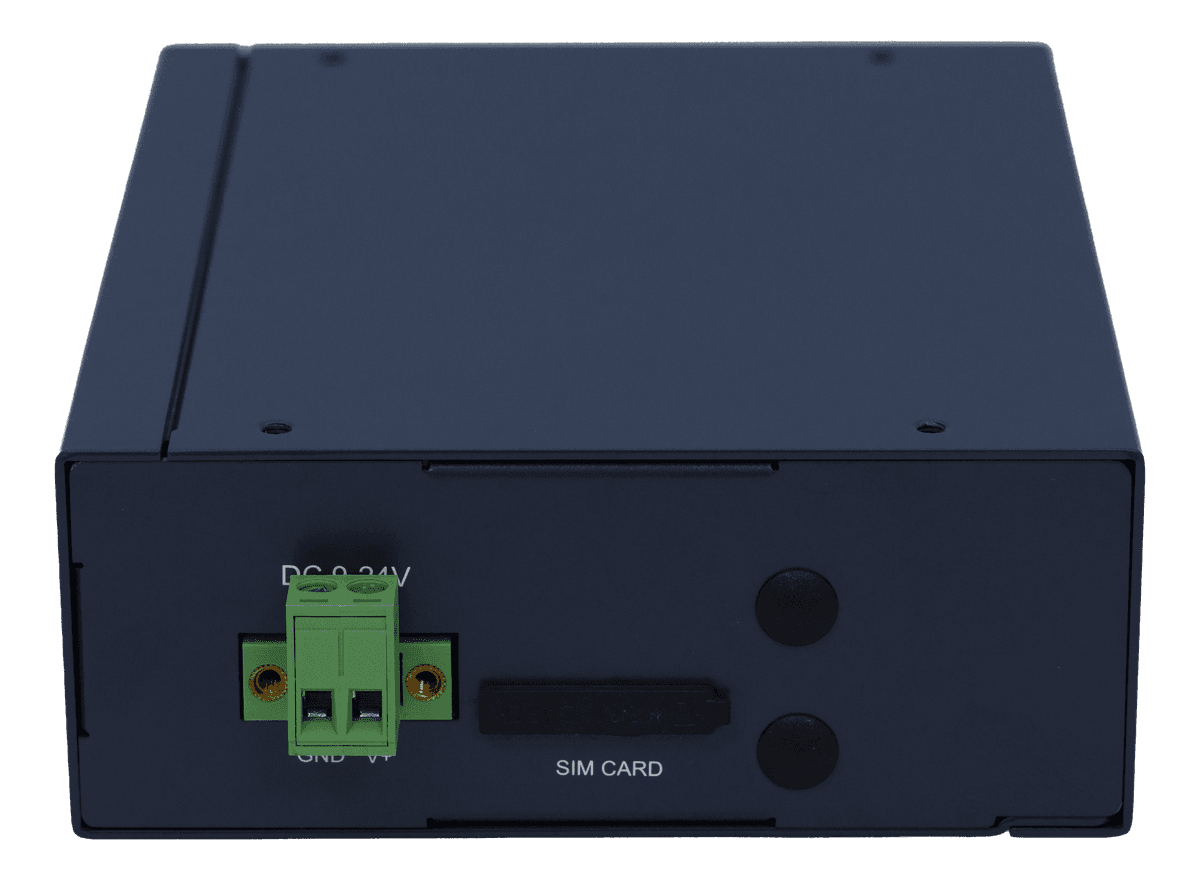

電源／SIM 端
電源輸入
DC 9–24V 直流電源
SIM 卡槽
4G 行動網路 SIM 卡
硬體規格
完整規格書 (PDF) →通訊 COMMUNICATION | |
|---|---|
| Ethernet | ×2 |
| RS-485 | ×2 |
| 行動網路 (4G) | ✓ |
監控功能 MONITORING | |
| 總監控點數 (max) | 1024 |
| 單一設備監控點數 | 32 |
| 單一 RS-485 可連接設備數 | 8 台（≤256 點） |
| 網路最大連接設備數 | 32 台（≤1024 點） |
| Modbus Agent 代理服務 | ✓ |
| Modbus-TCP Master 連接數 | 4 |
功能 FUNCTIONS | |
| Web 即時監控管理 | ✓ |
| 參數匯出匯入設定 | ✓ |
| Alarm｜Log 記錄 | ✓ |
| Alarm｜DO 連動 | ✓ |
| Alarm｜Email 通知 | ✓ |
| MQTT Publish | ✓ |
| MQTT Subscribe | ✓ |
歷史記錄 LOG | |
| 監控點記錄 (Device) | >200 萬筆 |
| 本機狀態記錄 (CGate) | 10,000 筆 |
| 擴充容量 | 最多 8GB |
| 檔案格式匯出 | ✓ |
詳細電氣規格以官方規格書為準。
